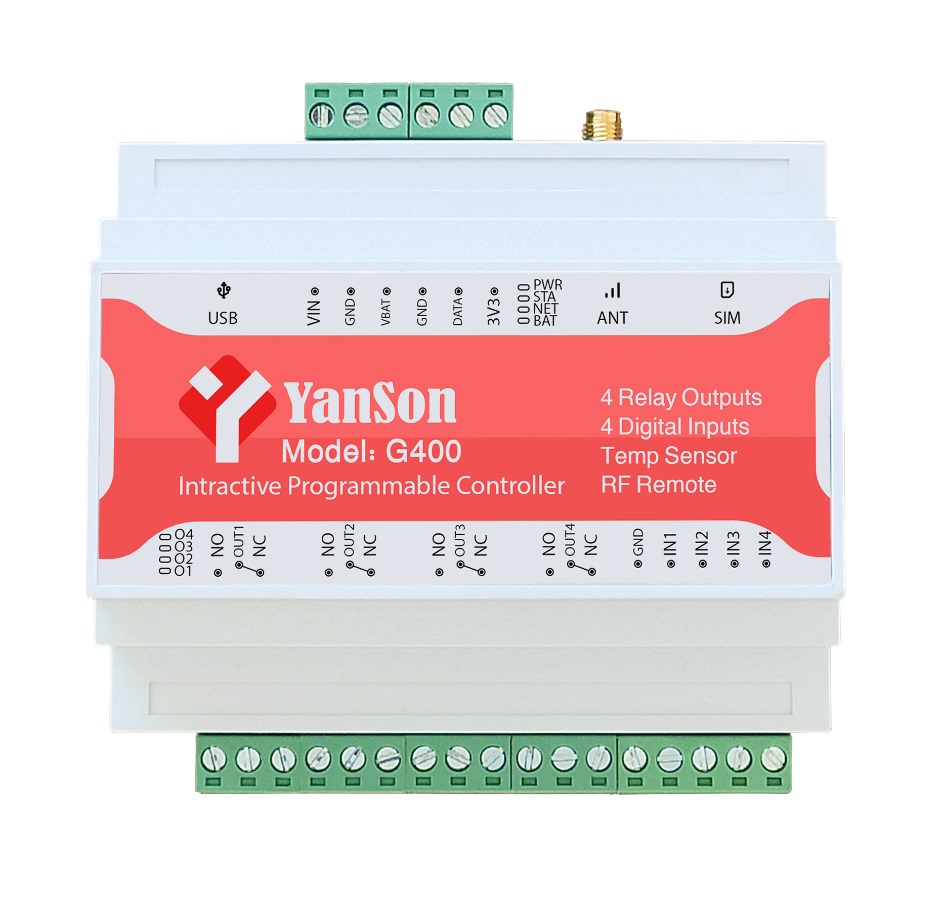

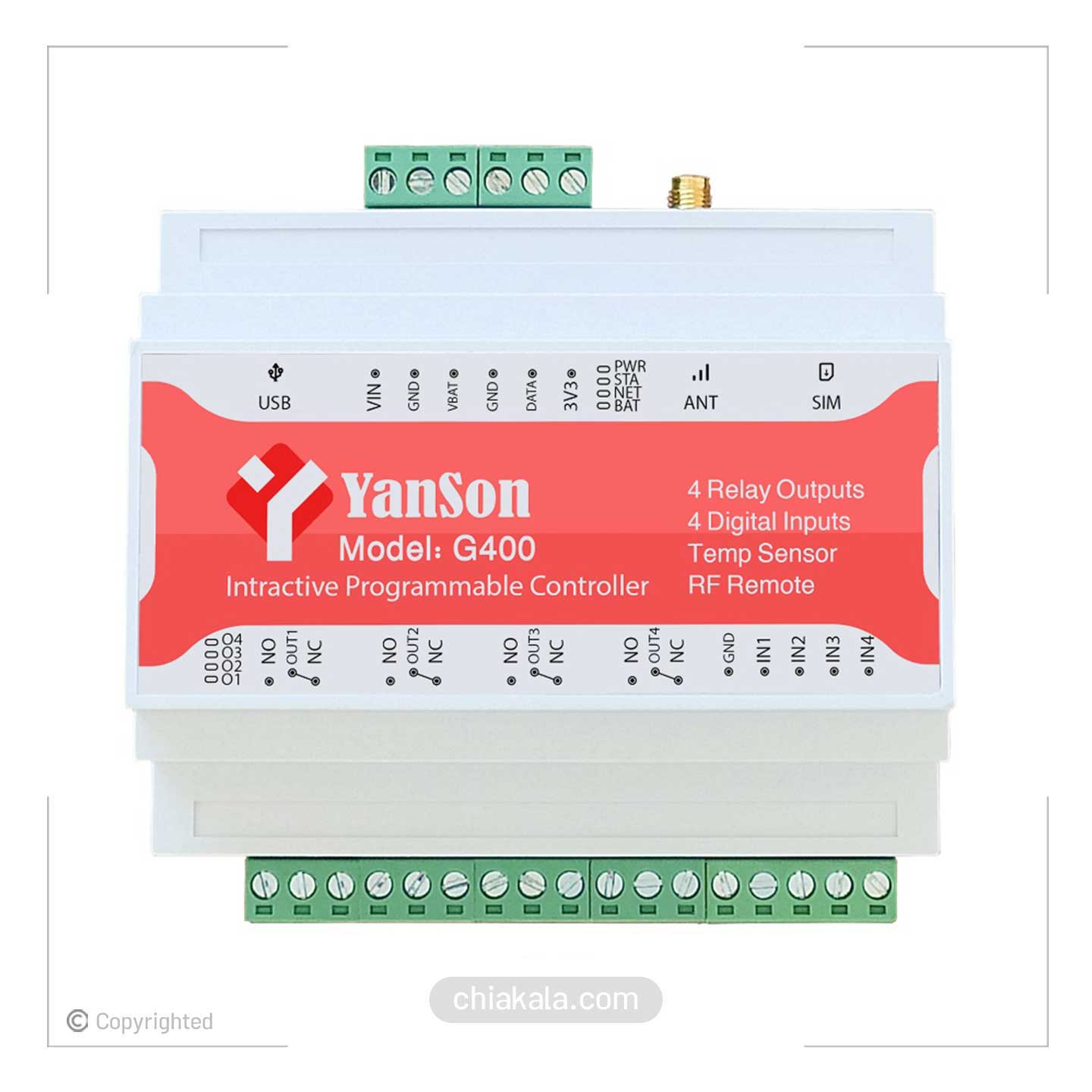

این دستگاه یک کنترلر سیمکارتی، ریموتی برای کنترل لوازم برقی از راه دور میباشد و برای استفاده از آن صرفا به یک سیمکارت نیاز دارید و ارتباط آن از طریق شبکه GSM انجام میپذیرد. دستگاه کنترلر پیامکی G400 جزو دستگاه های اقتصادی یانسون بوده و نسبت به سایر دستگاه های یانسون قیمت پایین تری دارد. این دستگاه از ارتباط وایفای پشتیبانی نمیکند و کنترل اینترنتی نیز ندارد.

کاربردهای اصلی دستگاه:

• کنترل دستگاه های برقی، روشنایی و تهویه
• کنترل و اتوماسیون دما در گلخانه و مرغداری
• روشن خاموش کردن کنتاکتورهای تابلو برق
• تشخیص قطع برق از طریق تماس یا پیام
• هشدار سطح آب مخازن و آبیاری از راه دور
• مدیریت و هوشمندسازی ماینر و سایلنت باکس
• دزدگیر پیشرفته پیامکی با ریموت

ویژگی های سخت افزاری دستگاه:

•  کنترل از طریق پیامک، تماس تلفنی، ریموت و سناریوهای تعریف شده
•  پردازنده قدرتمند صنعتی ARM STM32 72Mhz
•  ۴خروجی رله ۲۲۰ ولت ۷ آمپر
•  ۴ورودی ۱۲ ولت ایزوله
•  ورودی سنسور دمای دیجیتال
•  ورودی مجزا برای باتری پشتیبان
•  پورت USB برای پیکربندی آسان و گرافیکی
• گیرنده ریموت ۳۱۵یا ۴۳۳ مگاهرتز

ویژگی های نرم افزاری دستگاه:

•  امکان کنترل تمامی تنظیمات دستگاه با کامپیوتر یا پیامک
•  قابلیت تعیین کارکرد رله ها بصورت روشن خاموش یا پالس
•  قابلیت فعال و غیر فعال کردن ورودی ها به صورت جداگانه
•  قابلیت فعال کردن حالت تماس یا پیام برای ورودی ها در زمان تحریک
•  قابلیت تعیین حالت حافظه دار برای خروجی ها در زمان قطع و وصل برق
•  قابلیت تعریف انواع ریموت برای کنترل تمام امکانات دستگاه
•  قابلیت تعیین زمان بندی تکرار شونده برای خروجی ها
•  قابلیت اتصال سنسور دما با تعیین حد بالا و پایین
•  قابلیت تعریف تاخیر برای تحریک ورودی ها
•  دارای جعبه با قابلیت جا گذاری روی ریل
•  قابلیت تشخیص خرابی شبکه و رفع آن
•  قابلیت اطلاع از وضعیت آنتن دهی
•  قابلیت گزارشگیری از خروجی ها
•  قابلیت گزارشگیری از ورودی ها
•  قابلیت گزارشگیری از کاربران
•  نرم افزار پیشرفته آندروید
•  نشانگر صوتی و LED
• نصب و کارکرد آسان

علی رغم قیمت معقول، پردازنده این دستگاه از محصولات قدرتمند STM32 از خانواده ARM با معماری Cortex-M3 میباشد که در مقایسه با پردازنده های قدیمی تر مانند خانواده AVR فوق العاده قدرتمندتر بوده و دارای سرعت عملکرد و امکانات جانبی بیشتری است. سرعت بالای پردازنده در مواردی مثل پاسخگویی سریع به دستورات یا اجرای همزمان چندین پردازش بصورت زمان واقعی (Real Time) قابل لمس بوده و وجود تجهیزات ارتباطی متنوع نظیر پورت USB به لطف همین پردازنده قدرتمند میباشد.

تغذیه دستگاه 12 ولت DC است و برای تامین آن میتوان از آداپتور همراه محصول استفاده کرد. همچنین یک ترمینال مجزا برای اتصال باتری نیز تعبیه شده است که دستگاه بصورت خودکار به ورودی که ولتاژ بیشتری داشته باشد سوئیچ میکند. در نتیجه در صورتی که برق شهری قطع شود، دستگاه سریعا بدون خاموش شدن از باتری تغذیه میکند. یکی از قابلیت های منحصر بفردی که این کنترلر داراست، قابلیت مانیتورینگ مجزای ولتاژهای ورودی آداپتور و باتری میباشد که از این قابلیت میتوان برای اعلان قطع برق یا اعلان ضعیف بودن ولتاژ باتری و… استفاده نمود.

این دستگاه از یک عدد سنسور دمای DS18B20 پشتیبانی میکند. میتوان مقدار دما را بصورت لحظه ای استعلام کرده و مانیتورینگ دما را انجام داد. برای مقدار دما میتوان بازه هشدار تعیین کرده و با افزایش یا کاهش ناگهانی دما، اخطار پیامکی یا تماسی دریافت کرد. همچنین میتوان مقدار دما را به کلیه خروجی ها ارتباط (Link) داد تا در صورت کاهش یا افزایش دما، سیستم سرمایشی یا گرمایشی بصورت اتوماتیک کنترل شود.

یکی از نقاط ضعف این دستگاه، عدم پشتیبانی از سنسور دما و رطوبت معمولی و صنعتی میباشد که G400 فاقد پورت صنعتی مدباس (Modbus) میباشد.

دارا بودن گیرنده ریموت 433 مگاهرتز نیز یکی از نقاط مثبت این دستگاه میباشد. با استفاده از این گیرنده ریموت میتوان 16 عدد کلید اختصاصی و 10 ریموت کد لرن و یا بینهایت ریموت کد فیکس را برای دستگاه تعریف کرده و برای هر کلید از ریموت، دستور جداگانه ای را اختصاص داد.

این گیرنده امکان تعریف کردن سنسورهای چشمی و مگنت بی سیم یا حسگر دود بیسیم را نیز فراهم میکند و میتوان چندین زون بیسیم را به دستگاه اضافه کرده و آنها را به خروجی ها متصل (Link) کرد. این کار راه اندازی سیستم های امنیتی را به مراتب آسان تر میکند.

دستگاه G400 دارای 4 خروجی است. خروجی های آن بصورت رله با ظرفیت جریان دائم 7 آمپر بوده و میتوان لوازم برقی مختلف از جمله لامپ، یخچال، ماینر، هیتر، فن، شیر برقی، مه پاش، پرده برقی و تمام لوازمی که توان مصرفی آنها زیر 7 آمپر است را مستقیما به خروجی ها متصل کرد. البته سایر لوازم برقی که توان آنها بالای 7 آمپر است را نیز میتوان با استفاده از یک کنتاکتور به خروجی ها متصل نمود. برای اتصال مصرف کننده های بار سلفی نظیر پمپ و الکتروموتورها توصیه میشود حتما از کنتاکتور استفاده شود.

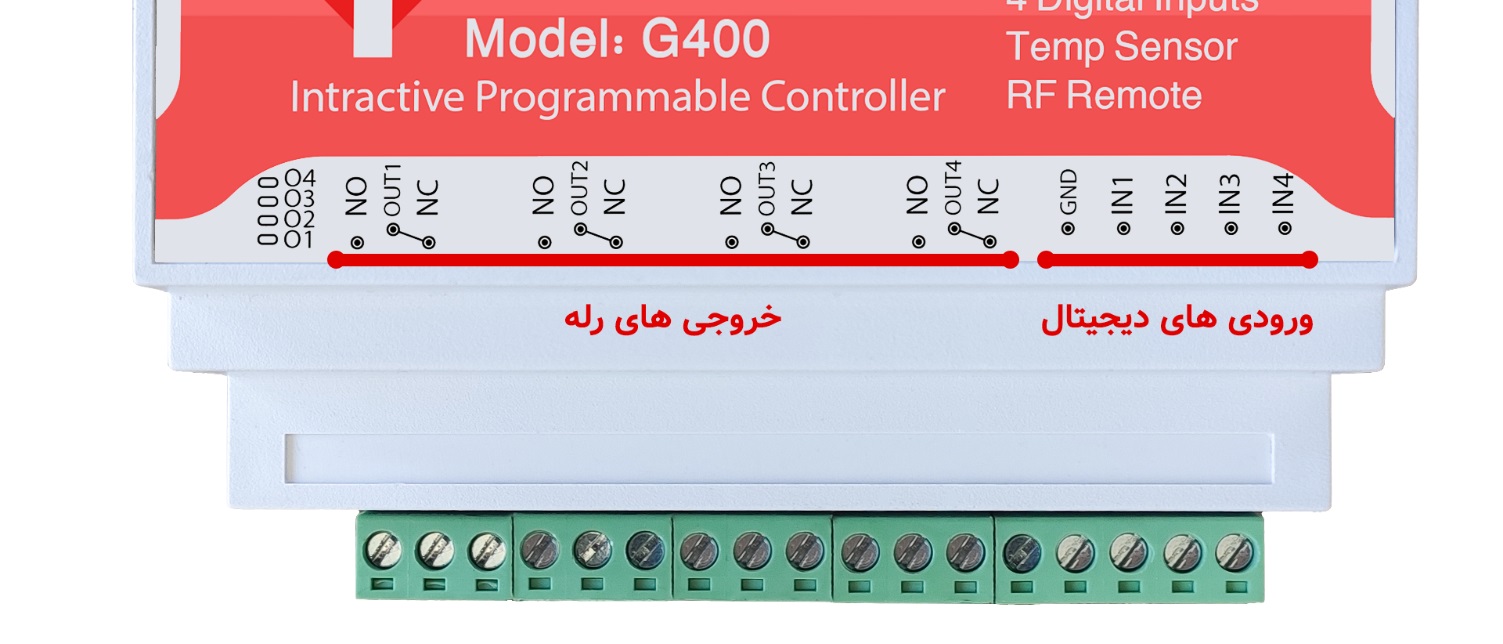

رله های دستگاه دارای سه پین هستند:

– عادی باز NO

– عادی بسته  NC

– خروجی مشترک COM

کنار خروجی ها نیز یک عدد ال ای دی (LED) 4 تایی قابل مشاهده است که وضعیت خروجی ها را نمایش میدهد و با روشن شدن هر رله، LED مربوط به آن خروجی نیز روشن میشود.

این دستگاه دارای 4 ورودی دیجیتال 12 ولت میباشد. ورودی های دستگاه همگی ایزوله نوری هستند که این امر حساسیت ورودی ها به نویز را به حداقل میرساند و همچنین ولتاژ در بازه 5 تا 16 ولت را میتوان به ورودی ها متصل نمود. با استفاده از ارتباط دادن یا لینک کردن ورودی ها به خروجی ها میتوان با تحریک شدن یک ورودی مثل سنسور حرکت، یک خروجی مثل آژیر را بمدت دلخواه روشن کرد. همچنین این ورودی ها قابلیت مانیتورینگ و سیستم اعلان هشدار را نیز دارا میباشند. از این قابلیت ها میتوان جهت پیاده سازی دزدگیر پیامکی، اعلان حریق، اتصال کلیدهای سنتی در هوشمند سازی خانه ها و … استفاده نمود.

اما نکته منحصر بفرد این دستگاه ارتباط USB دستگاه با کامپیوتر، که  تنظیم و تست این دستگاه را فوق العاده آسان تر میکند. بوسیله نرم افزار ویندوز میتوان پیکربندی دستگاه را بصورت گرافیکی روی سیستم عامل ویندوز انجام داد و تمامی پارامترها نظیر وضعیت ورودی، خروجی ها ، مقادیر سنسور ها و … را بصورت لحظه ای مورد مشاهده قرار داده و عملکرد سناریوهای پیاده شده را محک زد.

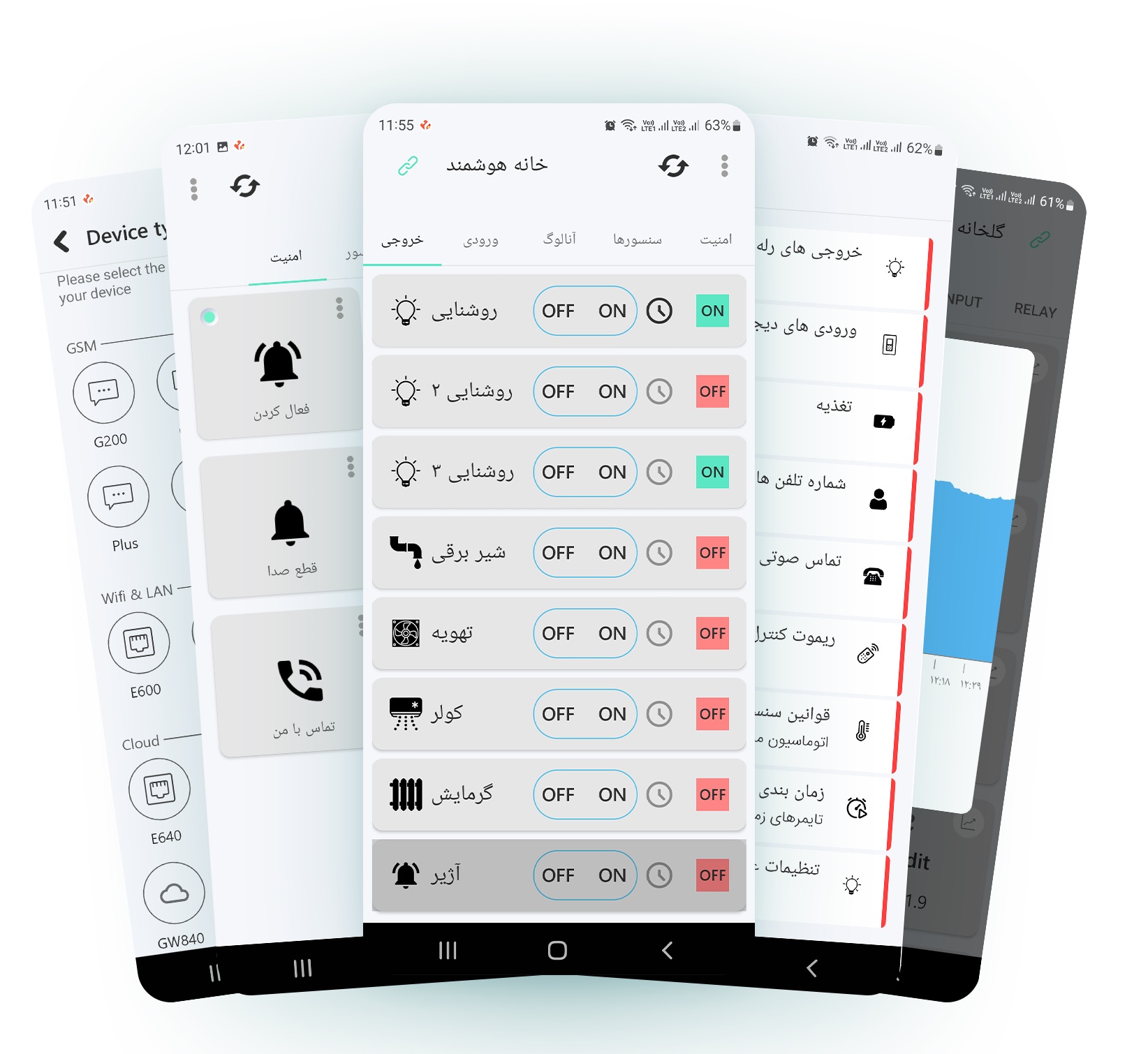

با استفاده از اپلیکیشن اندروید نیز میتوان وضعیت تمامی پارامترها را هم مشاهده کرد و هم تغییر داد. برای اندروید ورژن 5 و بالاتر، میتوان از اپلیکیشن YanSon Hub و برای ورژن های پایین تر از اپلیکیشن SMS Controller استفاده کرد.
